 Zyxel Wireless Hot Spot ZyAIR G-4100-V2
Le funzionalità integrate di tariffazione e stampa delle ricevute di navigazione rendono ZyAIR G-4100 v2 adatto ad offrire servizi di connessione internet senza fili in aree pubbliche (Hot-Spot) quali hotel, biblioteche, aeroporti ecc., senza la necessità da parte del personale addetto alla cassa o alla reception di avere nozioni informatiche. Con ZyXEL ZyAIR G-4100 v2 gli esercenti potranno finalmente offrire servizi di navigazione in internet a banda larga via Wireless Lan alla propria clientela, in maniera semplice e funzionale. Diversamente dai prodotti wireless LAN standard ZyAIR G-4100 v2 nasce specificatamente per la realizzazione di aree Hot Spot. Le funzionalità di riconoscimento automatico della richiesta di navigazione e la presenza del router con 4 porte switch integrate rendono ZyXEL ZyAIR G-4100 v2 un prodotto con caratteristiche che non hanno precedenti, ideale per i servizi Hot-Spot. ZyXEL ZyAIR G-4100 integra in un solo prodotto: un access point wireless, uno switch a 4 porte, un router con funzionalità di NAT, un service gateway. Utilizzando la stampante termica fornita in dotazione, si possono stampare facilmente le ricevute di navigazione contenenti l'importo, username e password degli utenti. Zyxel per offrire una soluzione completa di Hot Spot ha creato un NAS specificatamente dedicato all’utilizzo con ZyAIR G -4100 per il salvataggio dei logs di navigazione e informazioni correlate secondo la normativa in vigore. Il prodotto è ZyXEL NSA-220 LE - LOGProJ Edition con 2 bay per dischi SATA/SATA II, fino a 3TB ZyAIR G-4100 v2 ha un sistema di gestione basato su interfaccia Web. L’interfaccia è indipendente dal sistema operativo consentendo agli operatori di configurare gli accessi per periodi di tempo equivalenti a minuti, ore, giorni, mesi. Il periodo di tempo, così come le altre informazioni per l’utente, vengono stampate direttamente dalla stampante inclusa. Il periodo di navigazione può essere selezionato semplicemente premendo più volte consecutivamente il pulsante di stampa. Non servono computer o altri complessi sistemi di gestione degli utenti.
SOLUZIONE STAND ALONE L’apparato ZyAIR G-4100 monta di default due antenne da 2dBi per una copertura indoor tra i 35 e i 100 mt e in openspace tra i 100 e i 300 mt. L’apparato ha la possibilità di montare antenne esterne aventi un raggio di copertura wireless maggiore (fino ad un massimo di 6 dBi) rispetto a quelle presenti di default. I modelli di antenne sopra citati sono:
Per estendere l’Hot Spot e avere una copertura wireless maggiore, è possibile collegare, via cavo ethernet (lunghezza max 100 mt) allo switch integrato sull’apparato ZyAIR G-4100, un Access Point con antenna esterna e funzionalità WDS, in modo tale che questo possa agire da Repeater o Bridge con altri Access Point distribuiti sull’area da coprire. I modelli di Access Point e antenne sono:
Alternativamente alla soluzione sopra indicata si possono collegare, via cavo ethernet (lunghezza max cavi ethernet 100 mt), fino a 4 Access Point direttamente allo switch integrato sull’apparato ZyAIR G-4100 e posizionarli in posti differenti per dare una copertura wireless globale dell’area. I modelli di Access Point e antenne sono:

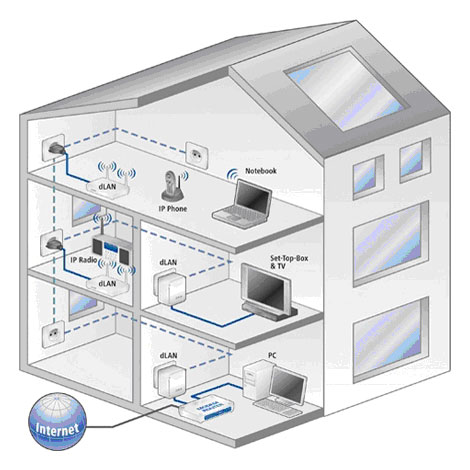

Ulteriore possibilità per creare un sistema distribuito di connettività, è quella di collegare con cavo ethernet un powerline (apparato per trasmissione dati su rete elettrica) che funzionerà da accentratore, allo switch dell’apparato ZyAIR G-4100 e,attraverso la rete elettrica, portare il link della connessione tramite altri powerline, a copertura totale dell’area. Utilizzando la tecnologia wi-fi degli apparati powerline, è possibile sia avere una copertura wireless (54 Mbps) dell’area, sia utilizzare una combinazione di un powerline wired con un Access Point ad esso collegato via cavo ethernet. Una caratteristica da tenere presente è che, nel caso vi siano più dLAN Wireless presenti per coprire una zona ampia, essi formeranno una rete senza fili unica. Un utilizzatore che si sposta all’interno dell’area rimane sempre connesso ad un apparato sfruttando il roaming tra i vari access point.

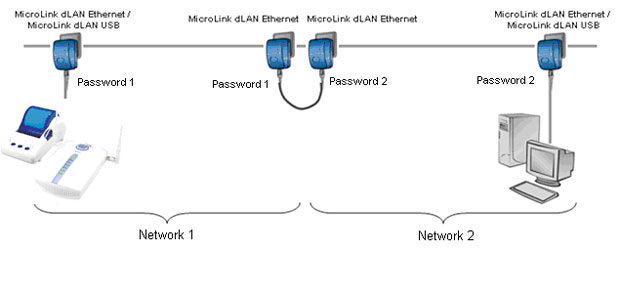

In alcuni casi si può avere la necessità di estendere il segnale degli apparati dLAN per coprire zone più vaste o per raggiungere zone lontane dal gateway. Si deve pertanto procedere alla creazione di un “ponte” di segnale che, pur restando separato del resto del traffico, lo porterà nella zona desiderata. In questo modo verrà creata una rete “1” che sarà utilizzata solo per il trasporto dei dati verso la rete “2” che si trova lontano dal gateway. La rete “2” riceverà il segnale trasportato dalla rete “1” e potrà accedere normalmente al sistema. E’ importante notare che la rete “1” lavorerà in maniera trasparente rispetto al resto del sistema e gli utilizzatori non dovranno effettuare nessuna operazione particolare se collegati su un ponte ripetitore. Se sono presenti più fasi elettriche in diverse zone dello stabile da coprire, si dovrà utilizzare uno switch managed per instradare correttamente il traffico proveniente dagli apparati dLAN. Abbiamo analizzato il sistema sotto l’aspetto cablato, ma è possibile utilizzare i dLAN anche con il sistema senza fili. Attraverso il Devolo Microlink dLAN Wireless è possibile creare una rete wireless con tutti i protocolli di sicurezza più recenti (WPA oppure WEP) e crittografia fino a 128 Bit per poi collegarla alla rete “virtuale” interna che passa sull’impianto elettrico. Avremo tutte le funzionalità di un access point, interfacciato però con la nostra rete elettrica. Anche in questo caso il gateway assegnarà un indirizzo IP al PC che si collega, ed il cliente non dovrà fare altro che connettersii alla rete wireless rilevata dal suo computer ed inserire il nome utente e la password che gli sono stati assegnati in fase di richiesta del servizio. Una caratteristica da tenere presente è che, nel caso vi siano più dLAN Wireless presenti per coprire una vasta zona, essi formano una rete senza fili unica, permettendo agli utenti che si spostano all’interno dell’area, di rimanere sempre connessi sfruttando il roaming tra i vari access point. N.B. La lunghezza massima dei cavi elettrici e quindi la distanza tra due powerline non può superare i 300 mt e non possono essere collegati più di 15 powerline sullo stesso impianto. Le sovratensioni e i gruppi di continuità riducono il segnale. I modelli di powerline utilizzabili sono:
Schema di rete
|
