La VideoSorveglianza secondo SONY
Ultima puntata: La registrazione professionale con SONY
Un sistema di VideoSorveglianza professionale gestisce in modo ottimale tre aspetti fondamentali:
- gestione e configurazione
- visualizzazione
- registrazione
Se nella news precedente, relativa all'intelligence Sony, veniva illustrate tutte le funzionalità relative alla configurazione, gestione e visualizzazione che sono disponibili negli apparati di VideoSorveglianza, questo documento sarà focalizzato sulle operazioni di registrazione attuabili.
Come accennato nella news precedente, l'operazione di registrazione può essere suddivisa in due categorie:
Entrambe le soluzioni hanno le funzionalità di configurazione della registrazione; in particolare, permettono all'amministratore di sistema di scegliere tre tipologie di registrazione base:
- Registrazione manuale: con un semplice click è possibile scegliere il flusso video di una telecamera da registrare in tempo reale
- Registrazione programmata: è possibile prevedere la registrazione secondo le fasce orarie e i giorni della settimana desiderati
- Registrazione degli allarmi: la registrazione si attiva al momento della rilevazione di un allarme; una caratteristica fondamentale è la possibilità di registrazione pre-allarme
Grazie a queste te tipologie sono soddisfatte tutte le esigenze di registrazione richieste ad un sistema di VideoSorveglianza professionale.
Oltre, però, alle funzionalità di registrazione, un parametro fondamentale per il progetto e l'installazione di un sistema di VideoSorveglianza sono le capacità massime di registrazione che un sistema può avere; è inutile, infatti, avere a disposizione tutte queste funzionalità senza avere poi la sicurezza che il sistema possa sostenere un determinato flusso massimo di registrazione. In definitiva, oltre a dover rispondere alle domanda "Come e quando il sistema registra?" è necessario saper rispondere a "E' in grado il sistema a registrare per un determinato periodo di tempo il flusso di determinato numero di telecamere?"
Qui di seguito verranno sottolineate le capacità di registrazione sia del sistema software che di quello hardware, in modo tale da mettere a disposizione tutte le informazioni necessarie per la progettazione del sistema corretta ed efficiente.
top

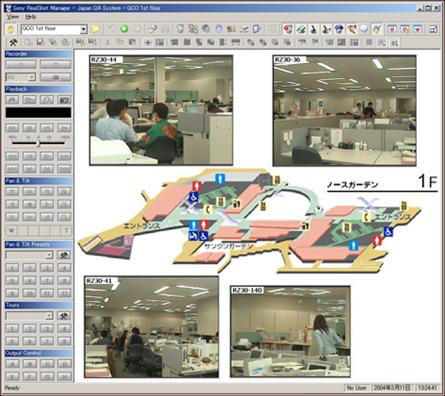

Registrazione mediante software: Real Shot Manager RealShot Manager 4.0 (RSM) è il software di videosorveglianza facile da usare che analizza, valuta e risponde alle immagini visualizzate attraverso le videcamere intelligenti. E' dotato di un'interfaccia utente grafica (GUI) che consente di controllare in modo semplice e logico una serie di funzioni avanzate: i layout grafici personalizzati del sito, il monitoraggio del "punto critico", la configurazione a doppio monitor, la riproduzione simultanea da più videocamere e la riproduzione rapida in seguito a un allarme.
Funzionalità di registrazione
Per quanto riguarda le funzionalità di registrazione, RSM dedica due distinti applicativi web:
- Per la registrazione manuale, il RSM prevede un'apposita finestra visualizzabile insieme al layout del sistema: tale finestra si riferisce alla telecamera selezionata dal layout e permette di avviare una registrazione, interromperla, catturare solo singoli screenshot e settare il numero di frame al secondo da registrare.

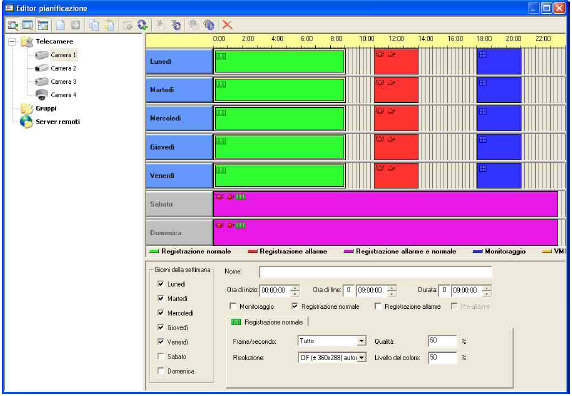

- Per la registrazione programmata e la registrazione degli allarmi, l'RSM dedica un apposito menù, dal quale è possibile pianificare le registrazioni e visualizzare lo stato di tale pianificazione.
Queste modalità di programmazione consentono di applicare un piano di registrazione a una videocamera o a un gruppo di videocamere, con combinazioni pressoché illimitate.
Grazie a questa finestra è possibile indicare, nell'arco della settimana, quali siano gli intervalli temporali in cui debba essere fatta la registrazione normale, la registrazione dovuta agli allarmi oppure entrambe le tipologie. Oltre all'intervallo di tempo, è possibile scegliere il numero di frame al secondo della sequenza registrata e la qualità delle immagini.
Nel caso di rgistrazione dovuta agli allarmi, è possibile settare anche il periodo di tempo di registrazione pre-allarme e post- allarme, che permette di adattare la registrazione all'evento rilevato.
Capacità di registrazione
Le principali capacità di registrazione necessarie per progettare al meglio un sistema di VideoSorveglianza sono:
- numero massimo di telecamere registrabili contemporaneamente
- numero massimo di frame al secondo che possono essere registrati per ogni telecamera

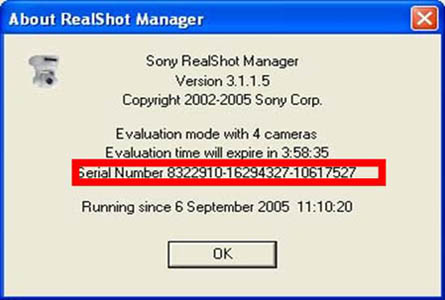

Real Shot Manager è un software per PC con licenza per 1, 4, 9, 16 e 32 telecamere; il primo limite alle capacità della registrazione, quindi, è proprio la licenza acquistata insieme al RSM. E' chiaro, infatti, che non sia possibile gestire la registrazione di un numero di flussi video superiore al numero massimo di teelcamere gestibili con RSM.
RSM V4 può essere montato su un qualsiasi PC che rispetti i seguenti requisiti minimi di sistema:
Questo, però, comporta che non sia possibile determinare in modo univoco le capacità massime di registrazione, in quanto queste dipendono imprenscidibilmente da:
- Velocità della CPU
- Quantità di Memoria RAM
- Velocità del processore grafico
- Velocità e capacità dell'hard disk
Dato l'elevato numero di variabili che influiscono sulle capacità di registrazione e il numero pressochè infinito di prodotti disponibili sul mercvato per ognuna di queste variabili è impossibile pensare di avere a disposizione analiticamente le prestazioni di un determinato sistema PC + RSM installato.
top
Registrazione mediante hardware: Network Surveillance Recorder

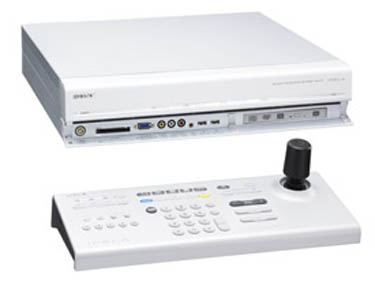

Il Network Surveillance Recorder (NSR) è un registratore di rete intelligente per la videosorveglianza in rete, ideale per applicazioni multicamera, di registrazione, ricerca e riproduzione.
Per semplificare e aumentare l'efficienza delle applicazioni di videosorveglianza, Sony ha recentemente ampliato la sua gamma di registratori NSR per la videosorveglianza in rete. Questi registratori, basati su un sistema operativo Linux Embedded, fungono da:
- punti di gestione, configurazione e visualizzazione centralizzata per più telecamere (fino a 64 telecamere)
- registratorie di rete (fino a 1000 GB di spazio su disco)
Funzionalità di registrazione
Le principali funzionalità che mette a disposizione l'NSR sono:
- Scelta più ampia nella selezione delle immagini da registrare: questo registratore permette di decidere le immagini da registrare, grazie ad una vasta scelta di modalità di registrazione. Può inoltre registrare a frame rate elevato fino a 480 frame al secondo.
- Ricerca, riproduzione ed esportazione facili da eseguire: è possibile eseguire facilmente ricerche delle immagini secondo diversi parametri: ora, data, tipo di registrazione e numero della videocamera. Si possono effettuare riproduzioni simultanee di diverse videocamere. È possibile scegliere tra diverse opzioni di esportazione: DVD-R, CD-R/RW, scheda CF, uscita video e memoria USB.
- Registrazione manuale: selezionando la registrazione manuale, gli utenti autorizzati possono avviare una registrazione in qualunque momento, da qualsiasi videocamera selezionata. Le immagini di quella videocamera vengono quindi registrate usando la velocità di aggiornamento, la risoluzione e la qualità delle immagini definite dall'utente.

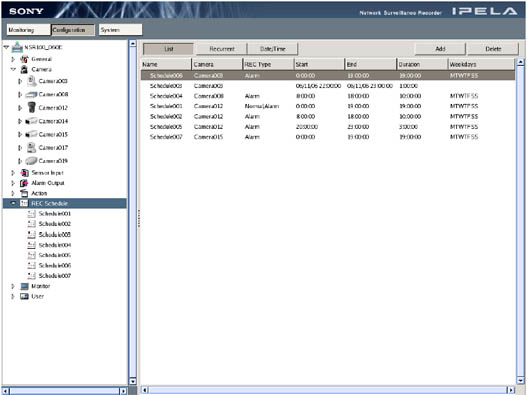

- Registrazione programmata: consente agli utenti di programmare la registrazione per una videocamera o gruppo di videocamere. Il numero di combinazioni selezionabili per la programmazione è potenzialmente illimitato. È perciò possibile semplicemente impostare la velocità di aggiornamento, la risoluzione e la qualità delle immagini per registrare ciò che si desidera nel momento prescelto.
- Registrazione allarme e pre-allarme: l'NSR supporta la registrazione con allarme e pre-allarme, che permette di registrare ulteriori dati quando viene attivato un allarme. Gli allarmi possono essere attivati da sensori interni ed esterni, o da sensori di rilevazione del movimento integrati nelle videocamere della rete.
Capacità di registrazione
Il vantaggio principale che mette a disposizione l'NSR riguarda l'esatta conoscenza del numero di frame al secondo totali che il Network Recorder può gestire contemporaneamente. Essendo un sistema hardware dedicato, infatti, è possibili determinare in modo preciso le prestazioni del sistema complessivo (processore + scheda video + disco rigido + scheda di rete)
Nella tabella riportata sotto, sono raccolte le principali caratteristiche tecniche dei 3 NSR disponibili a listino; in particolare si noti come sia esplicitamente indicato il numero massimo di frame al secondo processabili e il numero massimo di telecamere gestibili contemporaneamente. Grazie a questi due dati è possibile ragionare in due modi:
- dato il numero di telecamere previste, calcolare il numero massimo di frame al secondo di ogni sequenza vidfeo da registrare
- dato il numero di frame al secondo richiesti in registrazione, calcolare il numero di telecamere collegabili all'NSR.
MODELLO | FRAME AL SECONDO GESTIBILI | n° MAX TELECAMERE | Capacità di storage |
NSR-25 | 120 fps | 20 | 250 GB |
NSR-50 | 240 fps | 32 | 500 GB |
NSR-100 | 480 fps | 64 | 1000 GB |
Va sottolineato che il valore di targa del numero massimo di frame al secondo è da considerarsi valido in presenza di un singolo punto di visualizzazione. Essendo, infatti, un limite dettato dalle capacità computazionali del prodotto, è chiaro che un aumento dei flussi di visualizzazione sicuramente utilizza maggiori risorse hardware rispetto alla singola visualizzazione.

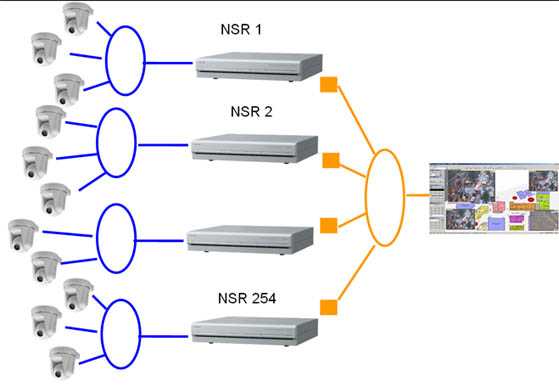

Per sistemi di VideoSorveglianza complessi, è possibile che queste capacità massime siano eccessivamente limitanti. Proprio per questo, SONY ha previsto la possibilità di utilizzare più NSR in parallelo, in modo tale da riuscire ad attestare correttamente tutte le telecamere IP presenti nel sistema.
Possono essere messi in rete fino a 254 NSR: la registrazione avverrà sui dischi rigidi dell'NSR su cui è attestata una determinata telecamera, ma questa gestione distribuita sarà completamente trasparente alla postazione di visualizzazione centralizzata, grazie al software RSM in modalità visualizzazione (gratuito).
Per ulteriori informazioni e chiarimenti contattateci senza esitazione: saremo lieti di rispondere a qualsiasi domanda
